Projektowanie sieci komputerowej to zadanie wymagające szczegółowego planowania i zrozumienia wielu zależności technicznych. Efektywne okablowanie strukturalne stanowi fundament sprawnie działającej infrastruktury IT, który decyduje o wydajności, niezawodności i możliwościach rozwojowych całego systemu. Odpowiednio zaprojektowany schemat sieci pozwala nie tylko na optymalne wykorzystanie zasobów, ale również zapewnia możliwość przyszłej rozbudowy bez konieczności gruntownej przebudowy całego systemu. W tym artykule przyjrzymy się, jak prawidłowo łączyć planowanie schematu sieci z implementacją okablowania strukturalnego, aby osiągnąć maksymalną efektywność operacyjną.

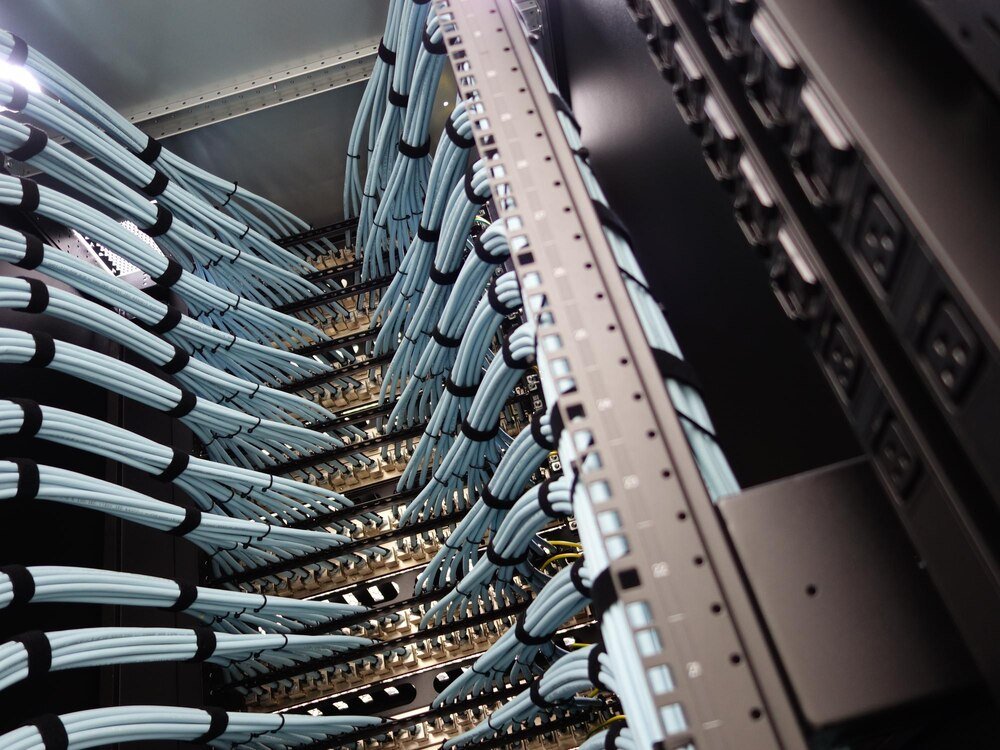

Fundamenty okablowania strukturalnego
Okablowanie strukturalne to uporządkowany system połączeń kablowych, który stanowi podstawę infrastruktury sieciowej w budynkach i kompleksach budynków. W przeciwieństwie do chaotycznego podejścia ad-hoc, okablowanie strukturalne opiera się na przemyślanej architekturze i standardach, które zapewniają długoterminową funkcjonalność i łatwość zarządzania.
Prawidłowo zaprojektowane okablowanie strukturalne składa się z kilku kluczowych podsystemów:
- Okablowanie poziome – łączące punkty abonenckie z punktami dystrybucyjnymi na tym samym piętrze
- Okablowanie pionowe (szkieletowe) – łączące główne punkty dystrybucyjne między piętrami
- Punkty dystrybucyjne – miejsca koncentracji okablowania i sprzętu aktywnego
- Punkty abonenckie – gniazda dostępowe dla użytkowników końcowych
- Serwerownia – centralne miejsce zarządzania siecią i przetwarzania danych
Kluczowym aspektem jest zachowanie zgodności z międzynarodowymi normami, takimi jak PN-EN 50173 czy TIA/EIA-568, które określają precyzyjne parametry techniczne i zasady projektowania. Przestrzeganie tych standardów gwarantuje nie tylko zgodność z najlepszymi praktykami branżowymi, ale również interoperacyjność z różnymi systemami i urządzeniami, co jest niezbędne w heterogenicznym środowisku IT.
Ciekawostka: Dobrze zaprojektowane okablowanie strukturalne może służyć przez 15-20 lat, podczas gdy aktywne urządzenia sieciowe wymienia się średnio co 3-5 lat. Dlatego warto zainwestować w wysokiej jakości infrastrukturę kablową, która przetrwa kilka generacji sprzętu aktywnego.
Planowanie schematu sieci komputerowej
Schemat sieci komputerowej to wizualna reprezentacja wszystkich elementów infrastruktury IT oraz połączeń między nimi. Prawidłowo opracowany schemat powinien uwzględniać zarówno aspekty logiczne (podział na podsieci, VLANy), jak i fizyczne (rozmieszczenie urządzeń, trasy kablowe), tworząc kompletny obraz funkcjonowania całej infrastruktury.
Podczas projektowania schematu sieci należy wziąć pod uwagę kilka kluczowych czynników:
- Aktualne potrzeby organizacji – liczba użytkowników, wymagana przepustowość, rodzaje usług sieciowych
- Potencjał rozwojowy – możliwość rozbudowy w przyszłości bez konieczności przebudowy
- Ograniczenia fizyczne budynku – konstrukcja, dostępne trasy kablowe, odległości między punktami
- Wymagania dotyczące bezpieczeństwa i redundancji połączeń
- Budżet i dostępne zasoby techniczne oraz ludzkie
Dobrą praktyką jest tworzenie schematu w formie hierarchicznej, zgodnie z modelem trójwarstwowym: warstwa rdzenia (core), warstwa dystrybucyjna i warstwa dostępowa. Taki podział pozwala na lepsze zarządzanie przepływem danych, efektywniejsze wykorzystanie zasobów i łatwiejszą diagnostykę problemów. Każda warstwa pełni określoną funkcję, co upraszcza projektowanie i późniejszą rozbudowę.
Integracja schematu sieci z okablowaniem strukturalnym
Efektywne połączenie schematu logicznego sieci z fizycznym okablowaniem strukturalnym wymaga starannego planowania i koordynacji. Kluczowym elementem jest właściwe rozmieszczenie punktów dystrybucyjnych, które stanowią węzły łączące różne segmenty okablowania i determinują wydajność całej sieci.
Główny punkt dystrybucyjny (MDF – Main Distribution Frame) powinien być zlokalizowany centralnie, najlepiej w dedykowanej serwerowni z odpowiednim chłodzeniem, kontrolą dostępu i zasilaniem awaryjnym. Z kolei pośrednie punkty dystrybucyjne (IDF – Intermediate Distribution Frame) należy rozmieszczać strategicznie na poszczególnych piętrach lub w różnych częściach budynku, tak aby minimalizować długość okablowania poziomego i zachować parametry transmisyjne.
Istotnym aspektem jest również staranne planowanie tras kablowych. Należy unikać prowadzenia kabli w pobliżu źródeł zakłóceń elektromagnetycznych, takich jak silniki, transformatory czy linie energetyczne. Kable powinny być również odpowiednio zabezpieczone przed uszkodzeniami mechanicznymi, wilgocią i wpływem skrajnych temperatur, co znacząco wydłuża ich żywotność.
Przy projektowaniu okablowania strukturalnego warto zastosować zasadę nadmiarowości. Instalacja dodatkowych punktów abonenckich (około 20-30% więcej niż aktualne zapotrzebowanie) oraz zapasowych tras kablowych może znacząco ułatwić przyszłą rozbudowę systemu bez konieczności kosztownych modyfikacji i przestojów w pracy sieci.
Optymalizacja okablowania dla różnych topologii sieciowych
Wybór odpowiedniej topologii sieciowej ma bezpośredni wpływ na sposób projektowania okablowania strukturalnego i determinuje jego efektywność. Najpopularniejsze topologie to gwiazda, rozszerzona gwiazda oraz topologia mieszana, łącząca różne podejścia.
Topologia gwiazdy, gdzie wszystkie urządzenia końcowe są podłączone do centralnego punktu, jest obecnie najczęściej stosowanym rozwiązaniem w sieciach LAN. Wymaga ona większej ilości okablowania, ale zapewnia wysoką niezawodność – awaria jednego połączenia nie wpływa na pozostałe segmenty sieci. Dodatkowo upraszcza zarządzanie i diagnostykę problemów.
Dla większych obiektów stosuje się topologię rozszerzonej gwiazdy, gdzie lokalne punkty dystrybucyjne są połączone z głównym punktem dystrybucyjnym. W takim układzie okablowanie pionowe powinno być zaprojektowane z myślą o wyższej przepustowości, często z wykorzystaniem światłowodów, podczas gdy okablowanie poziome może bazować na kablach miedzianych kategorii 6 lub 6A, które są bardziej ekonomiczne dla krótszych dystansów.
W przypadku kompleksów budynków warto rozważyć topologię pierścieniową dla połączeń między budynkami, co zapewni redundancję w przypadku awarii jednego z połączeń. Wymaga to dodatkowego okablowania i bardziej zaawansowanego sprzętu aktywnego obsługującego protokoły routingu, ale znacząco podnosi niezawodność całej infrastruktury.
Wybór odpowiedniego okablowania dla różnych segmentów sieci
Nie wszystkie segmenty sieci wymagają tego samego typu okablowania. Efektywne projektowanie uwzględnia różne wymagania dla poszczególnych części infrastruktury, optymalizując stosunek kosztów do wydajności:
- Dla okablowania poziomego standardem są kable miedziane kategorii minimum 6 (Cat6), które obsługują prędkości do 1 Gbps na dystansie do 100 metrów i zapewniają dobrą ochronę przed przesłuchami
- Dla bardziej wymagających zastosowań, takich jak centra danych czy stacje robocze do obróbki multimediów, warto rozważyć kable Cat6A lub Cat7, które wspierają transmisję 10 Gbps
- Dla okablowania pionowego i połączeń między budynkami optymalnym wyborem są światłowody jednomodowe lub wielomodowe, które oferują znacznie większą przepustowość, odporność na zakłócenia i możliwość transmisji na dłuższe dystanse
- Dla obszarów narażonych na zakłócenia elektromagnetyczne (np. hale produkcyjne) zaleca się stosowanie kabli ekranowanych (STP) lub światłowodów, które są niewrażliwe na tego typu interferencje
Wybór odpowiedniego typu okablowania powinien uwzględniać nie tylko aktualne potrzeby, ale również potencjał rozwojowy na najbliższe 10-15 lat. Inwestycja w wyższej jakości okablowanie na etapie instalacji jest zwykle bardziej ekonomiczna niż późniejsza modernizacja całego systemu, która wiąże się z przestojami i dodatkowymi kosztami robocizny.
Dokumentacja i zarządzanie infrastrukturą
Nawet najlepiej zaprojektowana sieć może stać się trudna w zarządzaniu bez odpowiedniej dokumentacji. Kompletna dokumentacja okablowania strukturalnego powinna zawierać:
- Szczegółowe schematy logiczne i fizyczne sieci z oznaczeniem wszystkich połączeń
- Plany rozmieszczenia punktów abonenckich i dystrybucyjnych z dokładnymi lokalizacjami
- Trasy kablowe z oznaczeniem typów kabli, ich długości i parametrów technicznych
- Oznaczenia wszystkich elementów infrastruktury zgodnie z przyjętym systemem identyfikacji
- Wyniki pomiarów i testów okablowania potwierdzające zgodność z normami
- Specyfikacje techniczne zastosowanych komponentów i instrukcje ich obsługi
Spójny system oznaczania wszystkich elementów sieci jest kluczowy dla efektywnego zarządzania infrastrukturą. Każdy kabel, gniazdo, panel krosowy i urządzenie aktywne powinno posiadać unikalne oznaczenie, które pozwala na szybką identyfikację w przypadku awarii lub modyfikacji. Warto stosować logiczny system kodowania, który zawiera informacje o lokalizacji, typie urządzenia i jego funkcji.
Regularne audyty i aktualizacja dokumentacji są równie ważne jak początkowe projektowanie. Infrastruktura sieciowa to żywy organizm, który podlega ciągłym zmianom – nowe urządzenia są dodawane, stare usuwane, a konfiguracje modyfikowane. Bez aktualnej dokumentacji zarządzanie takim środowiskiem staje się niezwykle trudne, co prowadzi do wydłużenia czasu reakcji na awarie i zwiększenia kosztów operacyjnych.
Wnioski i rekomendacje
Efektywne połączenie schematu sieci komputerowej z okablowaniem strukturalnym wymaga holistycznego podejścia do projektowania infrastruktury IT. Zamiast traktować te elementy jako oddzielne zadania, należy postrzegać je jako integralne części jednego ekosystemu, który musi funkcjonować harmonijnie, aby zapewnić optymalną wydajność.
Kluczowe rekomendacje dla skutecznego wdrożenia:
- Rozpocznij od dokładnej analizy potrzeb i oczekiwań organizacji, uwzględniając specyfikę branży i procesów biznesowych
- Projektuj z myślą o przyszłości, uwzględniając potencjał rozwojowy na co najmniej 10 lat do przodu
- Przestrzegaj standardów i norm branżowych, które zapewniają interoperacyjność i zgodność z najlepszymi praktykami
- Inwestuj w jakość okablowania – to fundament, który powinien służyć przez wiele lat i wspierać kolejne generacje urządzeń aktywnych
- Dokumentuj każdy element infrastruktury i aktualizuj dokumentację na bieżąco, traktując ją jako strategiczny zasób organizacji
- Przeprowadzaj regularnie testy i certyfikację okablowania, aby wcześnie wykrywać potencjalne problemy
Prawidłowo zaprojektowana i wdrożona sieć strukturalna to nie tylko oszczędność kosztów operacyjnych, ale również gwarancja niezawodności i elastyczności, które są niezbędne w dzisiejszym dynamicznym środowisku biznesowym. Inwestycja w przemyślane rozwiązania na etapie projektowania zwraca się wielokrotnie w trakcie eksploatacji systemu, zapewniając stabilne funkcjonowanie organizacji i minimalizując ryzyko kosztownych przestojów.
